1,Introduction :

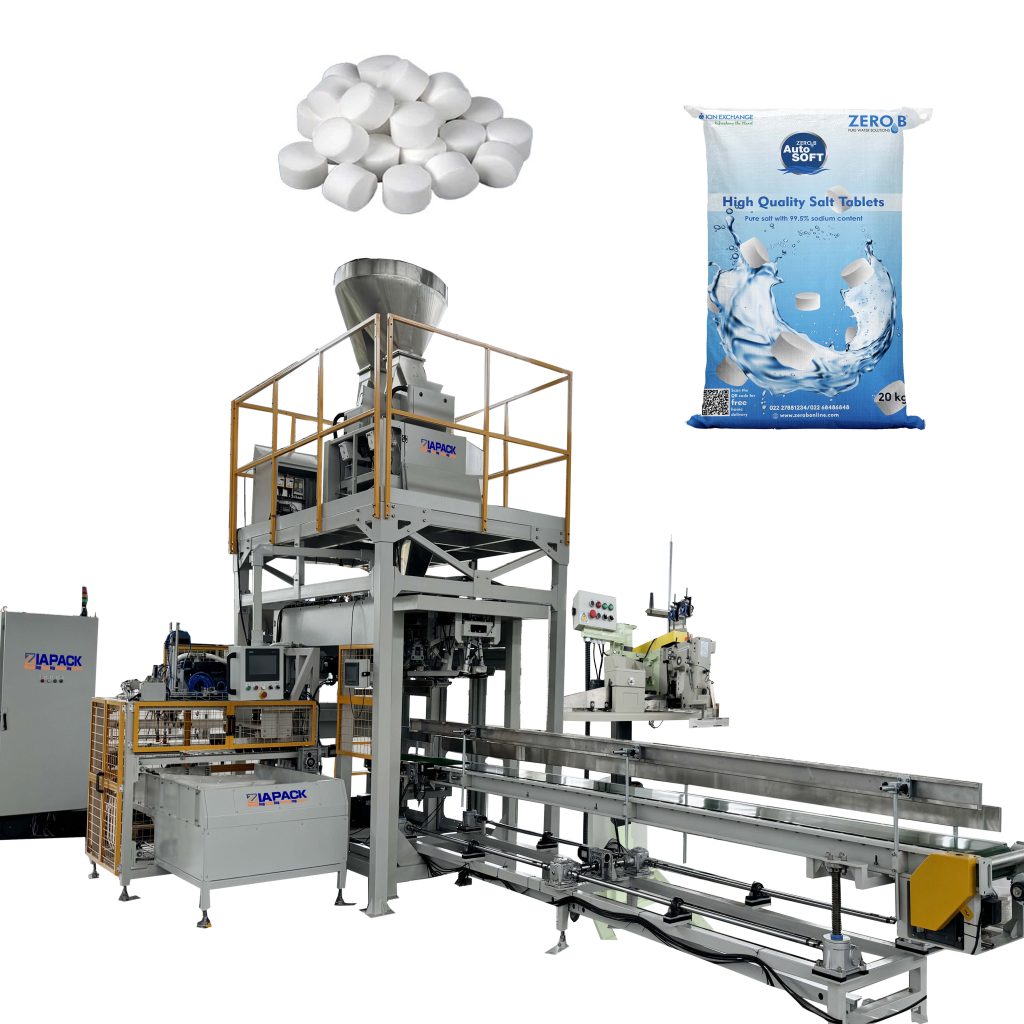

This line is special design for automatic feeding the bulk salt tablets bagging in to 25kg PE bag and PP woven bag then sealing the bag .According the client requirement we also need offer the automatic weight check and palletizing .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.
Jednostka składa się z pojemnika do przechowywania worków, urządzenia do pobierania i sortowania worków, robota do załadunku worków, urządzenia zaciskającego i rozładowującego worki, urządzenia popychającego worki, urządzenia prowadzącego wlot worka, układu próżniowego i układu sterowania.
funkcje
1). Szerokie możliwości adaptacji do pakowania toreb. Maszyna pakująca wykorzystuje metodę pobierania toreb, tzn. torba jest pobierana z magazynu przygotowania toreb, centrowana i pozycjonowana, następnie przesuwana do przodu, wlot do torby jest pozycjonowany, torba jest otwierana wstępnie, manipulator załadunku wkłada nóż do wlotu, aby go otworzyć, a następnie podnosi torbę.

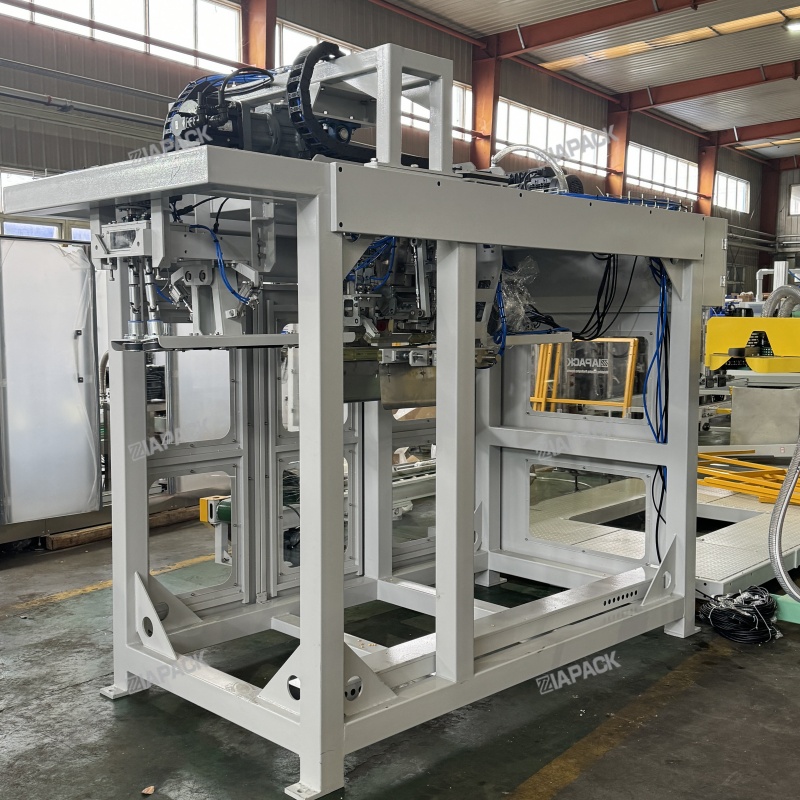

2) Ramię manipulatora do załadunku worków jest napędzane serwomotorem. W porównaniu z manipulatorami pneumatycznymi większości innych producentów, charakteryzuje się dużą prędkością, płynnym załadunkiem worków, brakiem uderzeń i długą żywotnością.
3) Urządzenie do zaciskania i rozładowywania worków jest wyposażone w dwa czujniki zbliżeniowe w otworze zaciskającym worki, które służą do wykrywania, czy otwór worka jest całkowicie zaciśnięty, a także, czy otwór worka jest całkowicie otwarty. Gwarantuje to, że maszyna pakująca nie rozsypie materiału na podłodze, co poprawia efektywność pracy maszyny pakującej i poprawia warunki pracy w miejscu pracy.

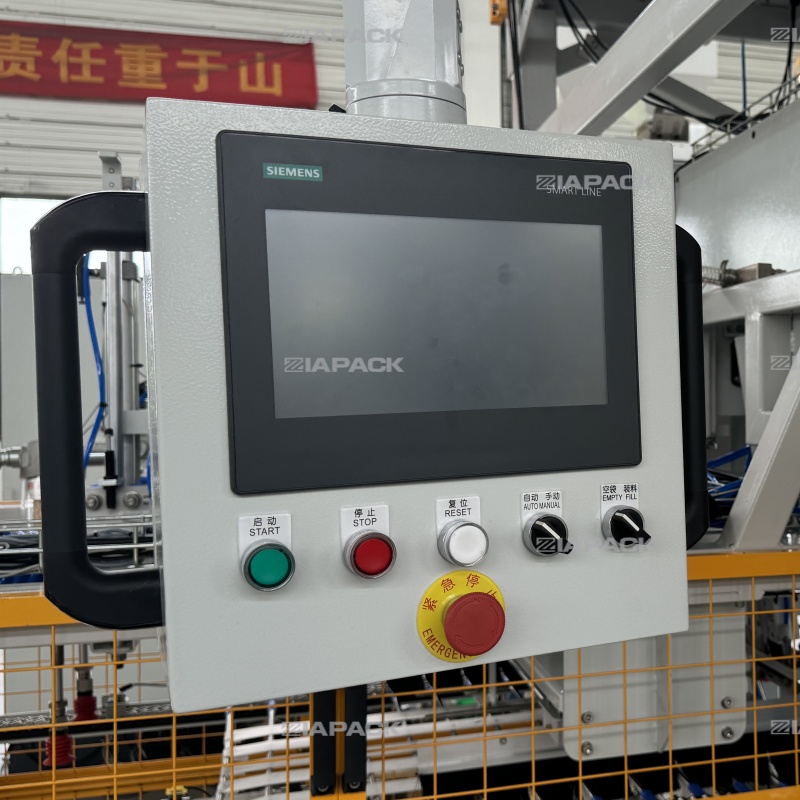

4). Parametryzacja maszyny pakującej odbywa się za pomocą ekranu dotykowego. Przyjazny dla użytkownika interfejs dotykowy umożliwia kompleksowy monitoring stanu pracy całej maszyny. Automatyczne wyświetlanie błędów i komunikaty o sposobie przetwarzania pozwalają personelowi konserwacyjnemu na szybkie usunięcie usterki.
5) Elementy pneumatyczne, takie jak zawory elektromagnetyczne, oraz produkty precyzyjne, takie jak ekrany dotykowe i wagi, są uszczelnione i zamontowane w sposób nienarażający ich na działanie czynników zewnętrznych. Nadają się do użytku w zapylonych środowiskach, co zapewnia długą żywotność sprzętu.
6) Wszystkie elementy sterujące i wykonawcze maszyny pakującej są produkowane przez znane firmy krajowe i zagraniczne, co gwarantuje długotrwałą, stabilną i niezawodną pracę urządzenia.
7) Posiada funkcję autodiagnostyki błędów oraz system alarmów dźwiękowych i wizualnych, który natychmiast powiadamia o wszelkich pojawiających się problemach.
8) Prosta i wygodna platforma operacyjna ułatwia operatorom obsługę i monitorowanie maszyny.
Parametry techniczne:
Wydajność pakowania 600 worków/h
Metoda sterowania Sterownik programowalny (PLC)
Materiał: stal nierdzewna 304 do powierzchni styku z materiałem, stal nierdzewna 304 do ochrony ramy, itp.
Weighing sensor maximum setting valve :30kg
Zużycie powietrza ~ 600NL/min
Zasilanie AC 380V 50Hz ~ 15kW
Supply list of main components of equipment
NO | PRZEDMIOT | Manufacturer (origin) | Install area |
01 | PLC | Siemens (Germany) | Maszyna pakująca |
02 | Display | Siemens (Germany) | Maszyna pakująca |
03 | Weighing sensor | Mettler Toledo (Switzerland) | electronic scale |
04 | Vacuum pump | Shanghai Zhongde | Maszyna pakująca |
05 | Servo motor | Inovance | Maszyna pakująca |
06 | Step motor | SEW | Conveyor |
07 | Pneumatic part | SMC (Japan) | Maszyna pakująca |
08 | Magnetic switch | SMC (Japan) | Maszyna pakująca |
09 | One-way throttle valve | SMC (Japan) | Maszyna pakująca |
10 | The electromagnetic valve | SMC (Japan) | Maszyna pakująca |
11 | Indication | Schneider AG (France) | Maszyna pakująca |
12 | Low voltage circuit breaker | Schneider AG (France) | Conveyor |
13 | Przekaźnik pośredni | Schneider AG (France) | Maszyna pakująca |
14 | fuse | Schneider AG (France) | Maszyna pakująca |
15 | air switch | Schneider AG (France) | Maszyna pakująca |
16 | Knob | Schneider AG (France) | Maszyna pakująca |
17 | Frequency converter | Delta | Maszyna pakująca |
18 | AC contactor | Schneider AG (France) | Maszyna pakująca |
19 | Sewing machine head | New Lang (Japan) | bag sewing machine |
