Wstęp :

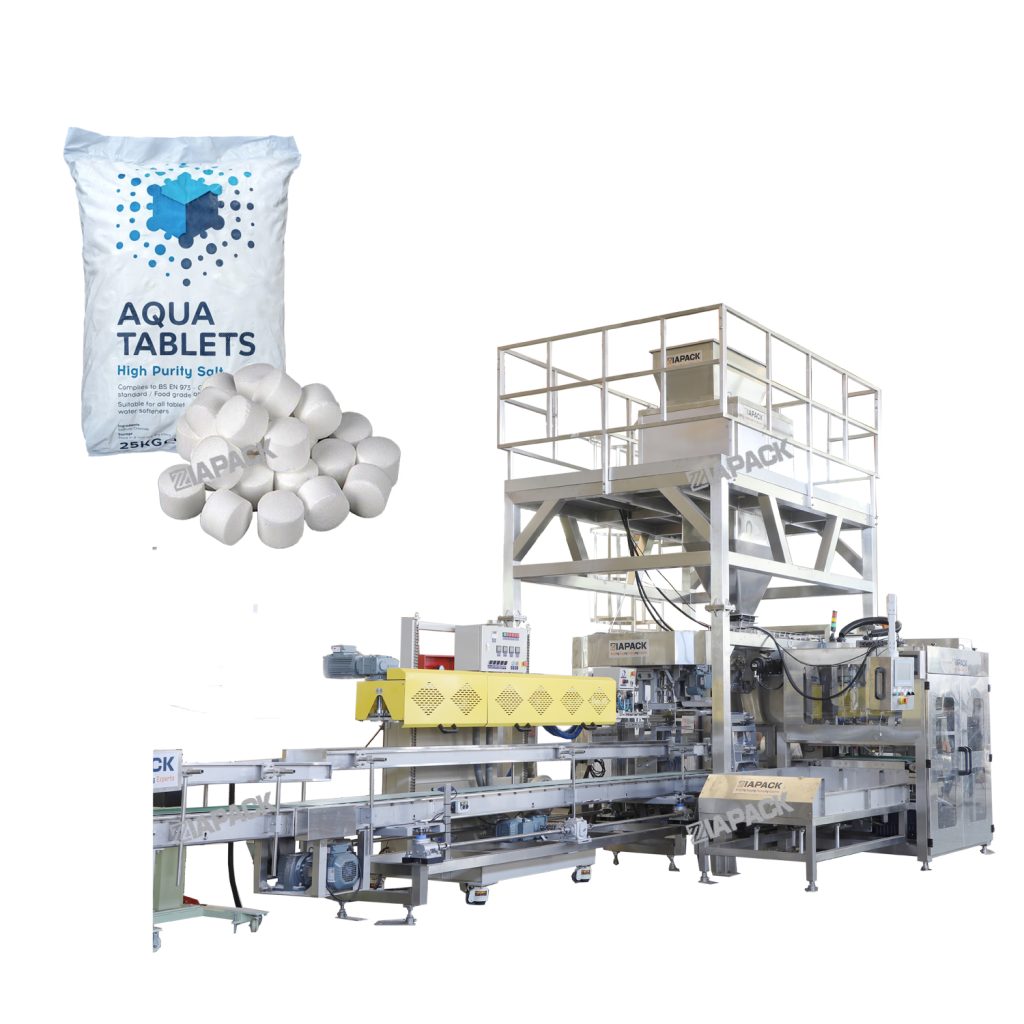

This line is special design for automatic feeding the bulkgraunle product bagging in to 25kg and 50 kg plastic .According the client requirement we also need offer the automatic conveying and palletizing line .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.
ZL25K-S Automatic double buckets gravity scale system
Principle :
This scales are composed of mechanical components and sensors of the weighing system and a weighing control instrument system. Main machine frame and material contact parts made by sus304.Including vibrating feeding for accuracy feeding and Fast feeding by valve discharge .Install with Mettler Toledo weighing sensor .The whole process of feeding, weighing and unloading loose bags is automatically controlled and self-locking.
Funkcje:
1,Equipped with a standard cabinet,Main electric are China famous brand
2,All equipment is equipped with local operation columns, and the packaging machine is equipped with on-site local control display panels.
3,The weighing box adopts a frame structure, which is stable as a whole and has good sealing performance. The sensors are fixed on the frame of the weighing box. Three weighing pressure sensors per scale are fixed on the frame of the weighing box. It has an independent cover, which is dustproof and anti-collision.Equipped with two dust removal interfaces and breathing holes.
4,The fast discharge door of the weighing hopper adopts a 45º tapered half-open material bottom door.The discharging speed is very fast, and the vibration generated by the cylinder will not affect the weighing accuracy.
5,All mechanical transmissions use dust-proof bearing transmission, and there is no sliding friction between metals.
6,All doors on the scale body are well sealed and there is no dust leakage.
7,All bolts and nuts inside the weighing box are protected by steel wires and cotter pins. (Use a lock nut or drill a hole at the end of the screw, and then thread it with stainless steel wire)
8,The overall external wires and air pipes are all made of closed stainless steel tubes, which are neat and beautiful. There is a dust removal interface on the scale body
9,Parts in direct contact with the material are all made of stainless steel304 and polished
Parameter setting
| Model | Net weight sensor type electronic scale (double scale) |
| Feeding method | Gravity blanking |
| Materiał | Material contact surface304 stainless steel, frame protection painted steel |
| Zużycie powietrza | ~200NL/min |
| power | ~2.0kw |
| Weighing capacity | ≥600 bags/hour |
| Set weighing value | Net weight 25-50kg/bag |
| Dokładność pomiaru | ±0.1% |
| load cell | Mettler Toledo |
ZLZD750 AUTOMATIC BAGGING MACHINE
Jednostka składa się z pojemnika do przechowywania worków, urządzenia do pobierania i sortowania worków, robota do załadunku worków, urządzenia zaciskającego i rozładowującego worki, urządzenia popychającego worki, urządzenia prowadzącego wlot worka, układu próżniowego i układu sterowania.
funkcje
1). Szerokie możliwości adaptacji do pakowania toreb. Maszyna pakująca wykorzystuje metodę pobierania toreb, tzn. torba jest pobierana z magazynu przygotowania toreb, centrowana i pozycjonowana, następnie przesuwana do przodu, wlot do torby jest pozycjonowany, torba jest otwierana wstępnie, manipulator załadunku wkłada nóż do wlotu, aby go otworzyć, a następnie podnosi torbę.
2) Ramię manipulatora do załadunku worków jest napędzane serwomotorem. W porównaniu z manipulatorami pneumatycznymi większości innych producentów, charakteryzuje się dużą prędkością, płynnym załadunkiem worków, brakiem uderzeń i długą żywotnością.
3) Urządzenie do zaciskania i rozładowywania worków jest wyposażone w dwa czujniki zbliżeniowe w otworze zaciskającym worki, które służą do wykrywania, czy otwór worka jest całkowicie zaciśnięty, a także, czy otwór worka jest całkowicie otwarty. Gwarantuje to, że maszyna pakująca nie rozsypie materiału na podłodze, co poprawia efektywność pracy maszyny pakującej i poprawia warunki pracy w miejscu pracy.
4). Parametryzacja maszyny pakującej odbywa się za pomocą ekranu dotykowego. Przyjazny dla użytkownika interfejs dotykowy umożliwia kompleksowy monitoring stanu pracy całej maszyny. Automatyczne wyświetlanie błędów i komunikaty o sposobie przetwarzania pozwalają personelowi konserwacyjnemu na szybkie usunięcie usterki.
5) Elementy pneumatyczne, takie jak zawory elektromagnetyczne, oraz produkty precyzyjne, takie jak ekrany dotykowe i wagi, są uszczelnione i zamontowane w sposób nienarażający ich na działanie czynników zewnętrznych. Nadają się do użytku w zapylonych środowiskach, co zapewnia długą żywotność sprzętu.
6) Wszystkie elementy sterujące i wykonawcze maszyny pakującej są produkowane przez znane firmy krajowe i zagraniczne, co gwarantuje długotrwałą, stabilną i niezawodną pracę urządzenia.
7) Posiada funkcję autodiagnostyki błędów oraz system alarmów dźwiękowych i wizualnych, który natychmiast powiadamia o wszelkich pojawiających się problemach.
8) Prosta i wygodna platforma operacyjna ułatwia operatorom obsługę i monitorowanie maszyny.
Parametry techniczne:
Wydajność pakowania 600 worków/h
Metoda sterowania Sterownik programowalny (PLC)
Materiał: stal nierdzewna 304 do powierzchni styku z materiałem, stal nierdzewna 304 do ochrony ramy, itp.
Set weighing value Net weight 30kg/package
Zużycie powietrza ~ 600NL/min
Zasilanie AC 380V 50Hz ~ 15kW
