Automatyczna pionowa maszyna do napełniania worków napełniających do płynnego (sosu) produktu
Wprowadzenie :
Jednostka ta została opracowana na potrzeby produktów płynnych i lepkich. Jednostka składa się z maszyny do fugowania i maszyny pakującej; maszyna pakująca ma prostą konstrukcję i jest łatwa w obsłudze; maszyna integruje funkcje wytwarzania, napełniania, zamykania i liczenia torebek. Wykorzystuje silnik serwo do naciągania folii i posiada funkcję automatycznej korekcji odchylenia.
Wszystkie komponenty sterujące PLC to znane na całym świecie produkty marki o niezawodnej wydajności. Zaawansowana konstrukcja zapewnia, że maszyna jest bardzo wygodna w regulacji, obsłudze i konserwacji w różnych branżach. Pneumatyczna część maszyny do fugowania przyjmuje elementy pneumatyczne; objętość napełniania i prędkość napełniania można dowolnie regulować, a precyzja jest wysoka; przegroda napełniająca przyjmuje urządzenia do napełniania zapobiegające kapaniu i rysowaniu; jednostka ta może być zmodyfikowana do wypełnienia odpornego na zamieszki zgodnie z potrzebami klienta System; wypełnienie wielogłowicowe; system izolacji; półautomatyczny lub w pełni automatyczny system napełniania. Zgodnie z wymaganiami klienta sterowanie elektryczne całej jednostki spełnia wymagania ochrony przeciwwybuchowej.
Cztery, powiązana konfiguracja
- Część sterująca przyjmuje ekran dotykowy, który ma zalety prostej obsługi i stabilności;
- Część pneumatyczna przyjmuje zawór elektromagnetyczny, separator oleju i wody i cylinder;
- Silnik ciągnący folię przyjmuje silnik serwo;
- Część maszyny pakującej do podawania folii przyjmuje technologię serwomechanizmu, aby skutecznie zapobiegać odchyleniom materiału opakowania.

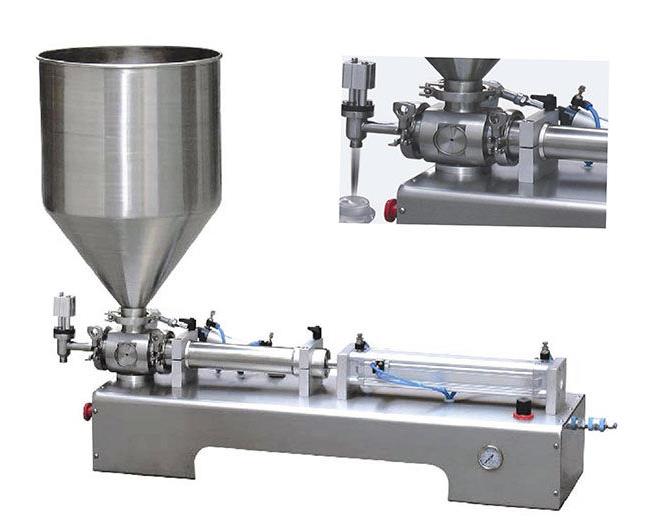

ZL100 Tłokowa pompa napełniająca ze zbiornikiem 50L
Tłokowa pompa do napełniania jest szeroko stosowana do pomiaru objętości różnych cieczy. Może osiągnąć wysoką stabilność i precyzyjne pozycjonowanie. Cała część kontaktowa z materiału wykonana przez SUS316 (Podwójna warstwa )
Objętość pomiarowa: 100-500 ML
Elementy pneumatyczne: SMC/AIR TAC
Dokładność: 0,5-1%
Prędkość: 20-35 razy/min

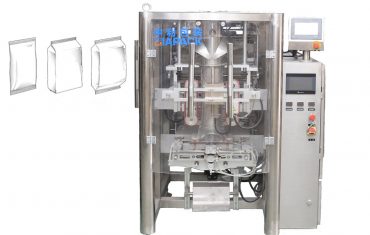

Maszyna pakująca ZL420 VFFS
Cała maszyna wykonana ze stali nierdzewnej 304, ta maszyna wyposażona w torebki, cięcie, drukowanie kodu itp. Siemens PLC i ekran dotykowy, serwomotor Panasonic, japoński czujnik zdjęć, koreański zawór powietrza itp. Zastosowano system ciągnięcia folii serwosilnik przyspieszający prędkość.
Parametry techniczne:
Zakres ważenia: 100-1000g
Prędkość pakowania: 20-30 worków/min
Rozmiar torby: (50-280) * (80-180) mm (L * W)
Zapotrzebowanie na sprężone powietrze: 0,6Mpa 0,65m³/min
Średnica zewnętrzna szpuli: 400 mm
Średnica wewnętrzna rdzenia: 75mm
Waga maszyny: 800 kg
Źródło zasilania: 5,5kW 380V±10% 50Hz
Główne cechy i cechy:

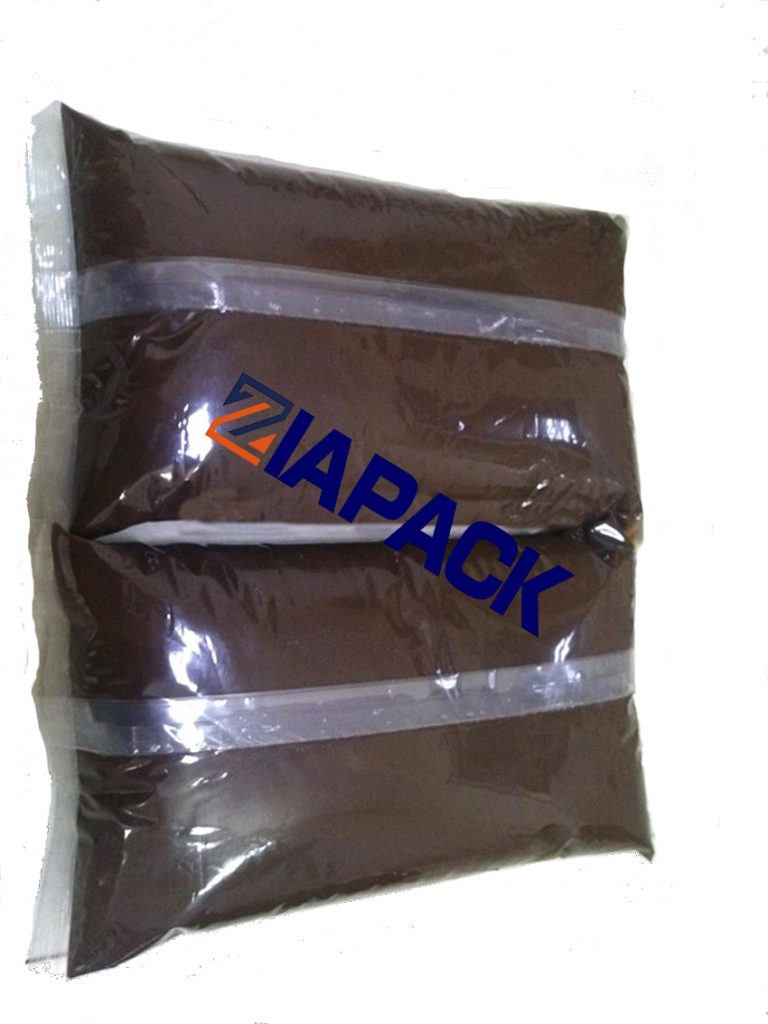

Szeroka gama woreczków: woreczki na poduszkę i kliny.
Wysoka prędkość: ponad 20-60 worków/min
Łatwy w obsłudze: sterownik PLC i kolorowy ekran dotykowy, wskazanie błędu na ekranie dotykowym.
Łatwa regulacja: tylko około 10 minut na zmianę różnych torebek.
Kontrola częstotliwości: prędkość można regulować za pomocą konwersji częstotliwości w zakresie.
Wysoka automatyzacja: bezobsługowy w procesie ważenia i pakowania, alarm automatyczny w przypadku awarii.
Bezpieczeństwo i higiena:
Brak filmu, maszyna zaalarmuje.
Alarm maszyny i zatrzymanie, gdy ciśnienie powietrza jest niewystarczające.
Osłony zabezpieczające z wyłącznikami bezpieczeństwa, alarm maszyny i zatrzymanie po otwarciu osłon bezpieczeństwa.
Higieniczna konstrukcja, części stykające się z produktem są wykonane ze stali nierdzewnej sus304.
